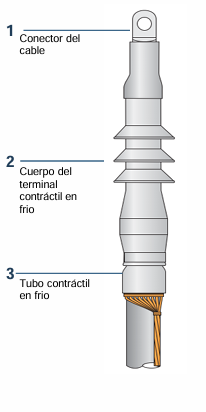

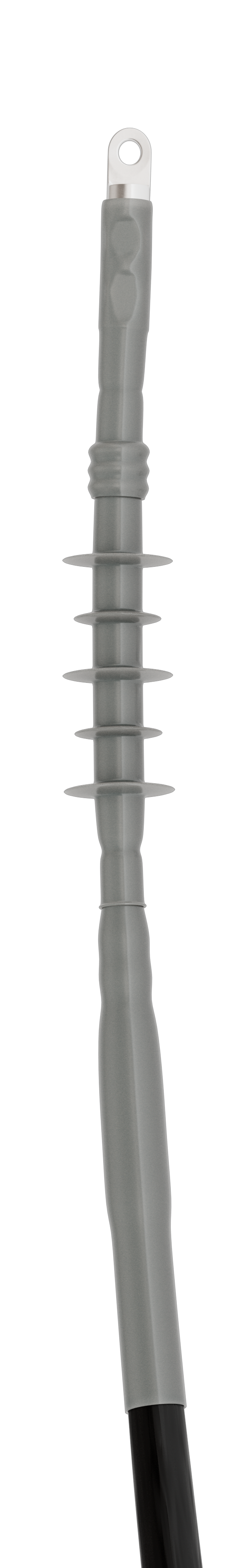

Terminales TERMFIT TM

para uso en aplicación interior y exterior

Referencias

• Terminal interior MSTI-1C. Terminal exterior MSTO-1C

Normas

• Estándar: IEC 60502-4

Aplicaciones

• Para aplicaciones en interiores y exteriores. De uso para conexión de cables aislados de Media Tensión (MT) a líneas aéreas, subestaciones de control, transformadores aislados en aire, etc. Son aptas para cables con características como:
• Tensión de aislamiento hasta 36 kV.
• Aislamiento (PE, XLPE, EPR).
• Conductores de cobre o aluminio.
• Pantalla metálica del tipo alambres de Cu (T3), cinta de Cu (T2) o polylam (T1).
• Calibres de los conductores: 1/0 AWG a 750 kcmil o 70 mm² a 630 mm².
• Niveles de aislamiento 100% y 133%.
• Con capa de blindaje o sin capa de blindaje de aislamiento.

Embalaje

• Se suministra con un kit de 3 terminaciones que contiene todos los componentes a excepción del conector del cable, éste puede solicitarse bajo pedido. Para consultar peso y volumen de envío contacte a nuestros asesores.

Características

• Retráctil en frío: Fácil de montar. No se necesitan herramientas especiales, ni calentar o rellenar.
• Posición de instalación: Pueden instalarse en posición vertical o inclinada hasta (30°C).
• No requiere pruebas previas por lo que su uso y energización puede darse inmediatamente.

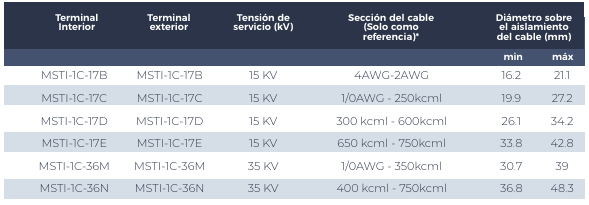

Guía de selección:

• Cables en AWG/kcmil diseñados bajo estándares americanos ICEA.

Referencia:

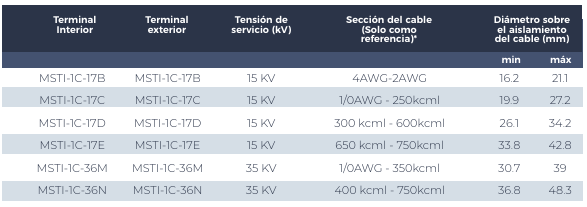

Cables en mm2 diseñados bajo éstandar internacional IEC

*NOTA: Una vez seleccionada la terminal, verificar que el diámetro sobre el aislamiento del cable esté dentro del rango mostrado en las anteriores tablas.

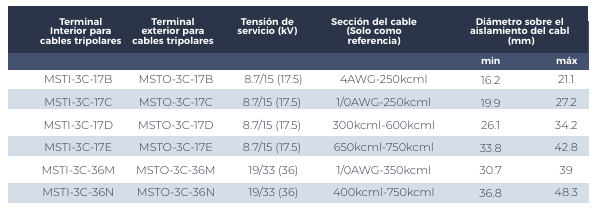

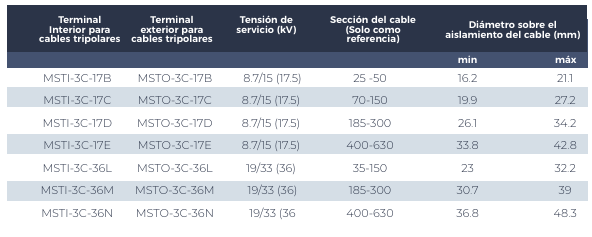

TERMFIT 3C (tripolar)
