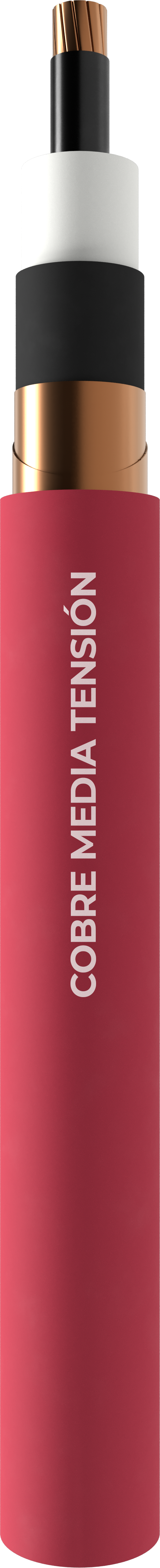

Cable Mono-conductor de cobre para Media Tensión

Nivel de aislamiento 100% y neutro concéntrico en alambres de cobre

Normas

• NTC 2186-1
• ANSI/ICEA S94-649
• RETIE

Aplicaciones

• Se usa en redes subterráneas de distribución primaria en zonas comerciales o residenciales donde la densidad de carga es muy elevada. En plantas industriales y en edificios con subestaciones localizadas en varios niveles para la alimentación y distribución primaria de energía eléctrica. Instalación en ductos, canaletas o enterrado directo.

Construcción

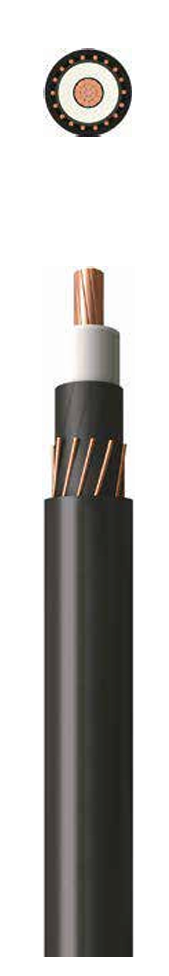

• Conductor compactado o comprimido de cobre blando, pantalla semiconductora del conductor, aislamiento de XLPE -TR (retardante a las arborescencias), pantalla semiconductora del aislamiento aplicados en triple extrusión y vulcanizado en seco. Los neutros concéntricos pueden tener 33% de área del conductor de fase (circuito trifásico) o 100% del área del conductor de fase (circuito monofásico) de conductividad con relación al conductor de fase. Chaqueta en PVC-SR. También se fabrican con aislamiento de EPR

Características

• Tensión máxima de operación: 15 kV y 25 kV.
• Temperatura máxima de operación normal: 90°C. En condiciones de emergencia: 130°C. En condiciones de corto-circuito: 250°C.
• Retardante a la llama.
• Resistente a la luz solar.
• El aislamiento de XLPE-TR es extralimpio y retardante a la arborescencia
